[Swift4.2] iOS-Charts を用いて各種プロットの表示

表示させるプロット

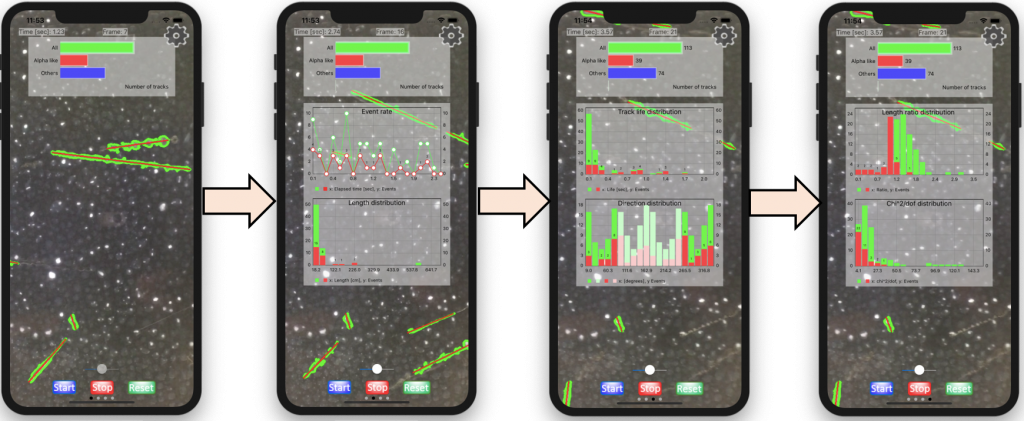

iOS-Charts を利用して、霧箱で認識された各トラックについての、「時間変化」、「長さの分布」、「方向の分布」等のプロットを表示させる (図1)。 iOS-Charts については、以下のサイトを参照しました。 How to Use iOS Charts API to Create Beautiful Charts in Swift: https://www.appcoda.com/ios-charts-api-tutorial/

BarChartView

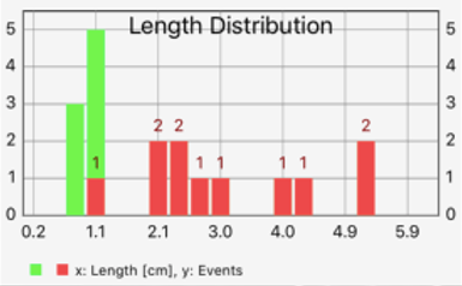

霧箱で認識されたトラックの長さの分布をプロットするのに、ヒストグラムを表示させるのに適していそうな BarChartView を利用することにします。まず、Main.StoryBoard 上に View を配置し、配置した View の class を BarChartView に変更します。下の例では、plotLength としてコードに紐付けをしています。この後に、下の例のように必要なコードを加えていきます。実際の表示を図2に示します。

class ViewController: UIViewController{

  var dataLength = [[Double]]()
  @IBOutlet weak var plotLength: BarChartView!

  override func viewDidLoad(){
    super.viewDidLoad()
    // 2次元配列 dataLength に、xとyの値をセットする処理を行う。
    // 具体的な中身は、ここでは省略。
    setData( val: dataLength )

    // setData で値の入れられた2次元配列 dataLength を、バーグラフで表示するための処理。
    setChart( val: dataLength )
  }

  func setChart( val: [[Double]] ){
    var entry: [ BarChartDataEntry ] = []
    let start = val[0].first
    let end   = val[0].last
    let num   = val[0].count

    // 表示させるデータの値を BarChartDataEntry にセットする。
    for i in 0..<num {
      entry.append( BarChartDataEntry( x: Double( i ), y: val[1][i] ) )
    }
    let dataSet = BarChartDataSet( entries: entry, label: "Length ( x: cm, y: events )" )

    // バーの境界線の色を設定する。
    dataSet.barBorderColor = UIColor( red:1.0, green:0.0, blue:0.0, alpha:1.0 )
    // バーの色を設定する。
    dataSet.setColor( NSUIColor.red )
    // バーの上に表示される数値の少数点を表示させないようにする。
    dataSet.valueFormatter = BarChartValueFormatter()
　　　// BarChartData をセットする。
    plotLength.data = BarChartData( dataSet: dataSet )

    // x軸のラベルをデータに沿ったものにする。
    plotLength.xAxis.valueFormatter = BarChartFormatter( start!, end:end!, num:num )

　　　// x軸のラベルを下に表示させる。
    plotLength.xAxis.labelPosition = .bottom

    // y軸の数値表示の最小値を 0 にする。
    plotLength.rightAxis.axisMinimum = 0.0
    plotLength.leftAxis.axisMinimum = 0.0

    // y軸の数値表示の少数点を消去する。
    plotLength.rightAxis.granularityEnabled = true
    plotLength.rightAxis.granularity = 1.0
    plotLength.leftAxis.granularityEnabled = true
    plotLength.leftAxis.granularity = 1.0

    // 枠をはっきりと表示させる。
    plotLength.drawBorderEnabled = true

    // オフセットの設定。
    plotLength.setExtraOffsets( left: 0, top:0, right:0, bottom:0 )

  }
}

// バーの上に表示される数値の少数点を表示させないようにする。
public class BarChartValueFormatter: NSObject, IValueFormatter {
  public func stringForValue(_ value: Double, entry: ChartDataEntry, dataSetIndex: Int, viewPortHandler: ViewPortHandler? ) -> String {
    return String( Int( entry.y ) )
  }
}

// x軸に対応する数値をセットする。
public class BarChartFormatter: NSObject, IAxisValueFormatter {
  var xLabel = [ String ]()

  var start_val = 0.0
  var end_val = 0.0
  var bin_num = 0
  var bin_width = 0.0

  init(_ start: Double, end: Double, num: Int ){
    start_val = start
    end_val = end
    bin_num = num

    if bin_num > 0 {
      bin_width = ( end_val - start_val ) / Double( bin_num )
    }
    for i in 0..<bin_num {
      xLabel[i] = String( format: "%.1lf", start_val + Double( i ) * bin_width )
    }
  }

  public func stringForValue( value: Double, axis: AxisBase? ) -> String {
    return xLabel[ Int( value ) ]
  }
